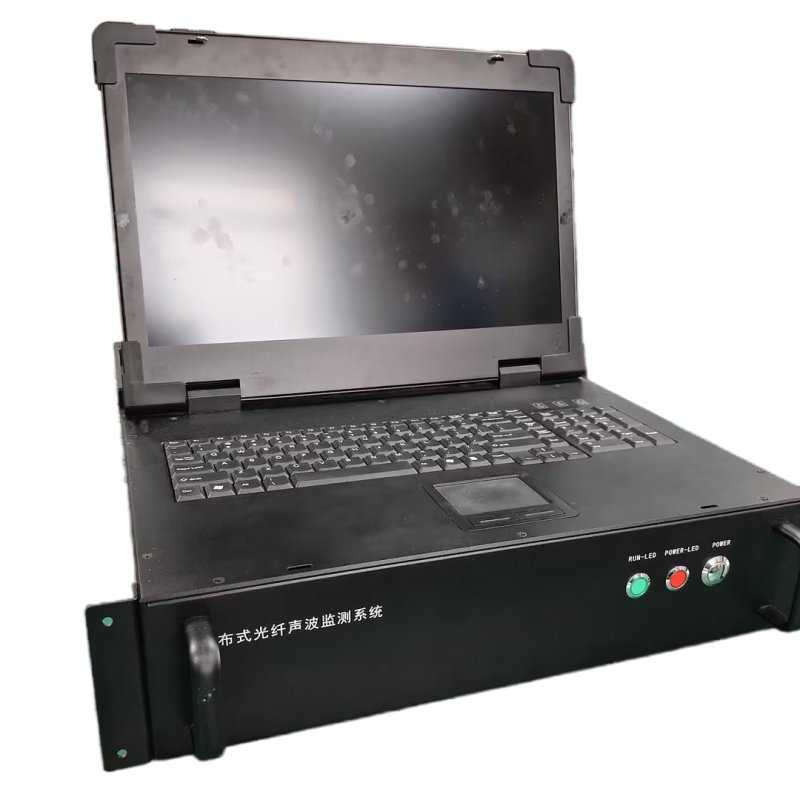

Высокоточная бортовая система распределенного акустического зондирования (DAS) Zitn представляет собой передовую измерительную технологию, обеспечивающую непрерывное распределенное обнаружение вибраций и акустических полей. Она использует лазер с узкой линией излучения и когерентное обратное рассеяние Рэлея в сочетании с принципами OTDR для мониторинга минимальных изменений окружающей среды в реальном времени. Это обеспечивает высокочувствительный и надежный мониторинг для применений, таких как каротаж нефтегазовых скважин и наблюдение за трубопроводами.

1. Непрерывное распределенное измерение. DAS использует волокно как непрерывную цепочку тысяч виртуальных датчиков (сотни на метр), обеспечивая измерения по всей длине ствола без пропусков.

2. Пассивная и долговечная конструкция. Измерительным элементом является простое оптическое волокно, не требующее электроники на глубине. Оно устойчиво к высоким температурам, давлениям и коррозии, что обеспечивает длительный срок службы для постоянного мониторинга.

3. Многопараметрический мониторинг в реальном времени. Система непрерывно регистрирует акустические и вибрационные сигналы от различных процессов: потока жидкости, сейсмических событий, операций по закачке, что позволяет отслеживать динамику пласта.

4. Безопасность и пригодность для сложных сред. Поскольку в скважине отсутствуют электрические компоненты, технология идеально подходит для мониторинга в опасных зонах (например, с риском взрыва), а также в горизонтальных и МГР-скважинах с сложным профилем.

5. Экономическая эффективность для долгосрочного развертывания. После установки волокна затраты на многократный или непрерывный мониторинг минимальны. Это устраняет необходимость в дорогостоящих повторных спусках традиционных каротажных инструментов.

1. Мониторинг гидроразрыва пласта (ГРП) в реальном времени
Описание применения: Постоянная или временная установка волоконно-оптической системы DAS в наблюдательных или родительских скважинах для прослушивания микросейсмических событий и акустических сигналов, генерируемых потоком жидкости в процессе проведения операций по гидроразрыву.
Ценность:

• Отслеживание геометрии и высоты трещины в реальном времени.

• Идентификация пластов, принимающих жидкость для гидроразрыва (профиль закачки в трещину).

• Оценка эффективности гидроразрыва и оптимизация расстояния между стадиями, а также параметров обработки.

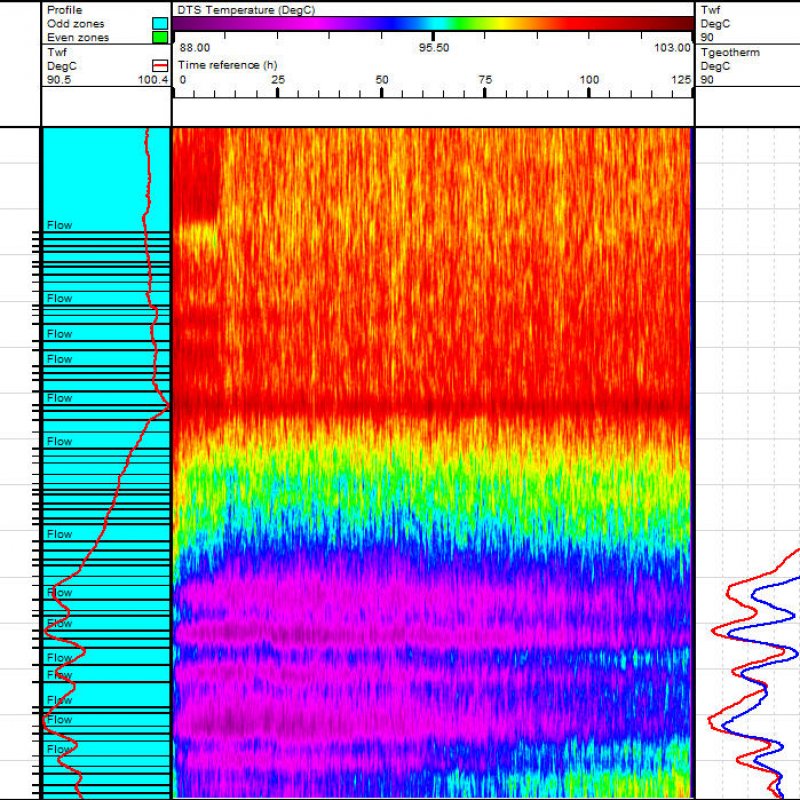

2. Профилирование добычи и мониторинг многофазного потока
Описание применения: Анализ акустических сигнатур, индуцированных потоком жидкости (нефть, газ, вода), для определения характеристик добычи отдельных зон.
Ценность:

• Различение газового и жидкостного потока и определение их скоростей.

• Количественная или качественная оценка вклада каждой добывающей зоны.

• Раннее обнаружение прорыва воды или газа для определения стратегий изоляции воды/газа.

3. Мониторинг закачки (воды/газа)
Описание применения: Использование DAS в нагнетательных скважинах (вода или CO₂) для мониторинга путей потока и распределения закачиваемой жидкости.
Ценность:

• Выявление доминирующих пластов, принимающих воду/газ.

• Обнаружение «прорыва по языкам» или раннего прорыва вдоль высокопроницаемых каналов.

• Оценка объема охвата и повышение эффективности вытеснения.

4. Контроль целостности скважины и обнаружение утечек
Описание применения: Использование DAS для идентификации акустических сигналов, генерируемых аномальным движением жидкости (например, утечки газа, межзонный переток) за пределами обсадной колонны или в затрубных пространствах.
Ценность:

• Локализация повреждений обсадной колонны, нарушений цементного кольца или утечек пакеров.

• Мониторинг микропротечек, вызванных аномальным давлением в затрубном пространстве.

• Поддержка принятия решений по ремонту скважин, снижая экологические и эксплуатационные риски.

5. Вертикальное сейсмическое профилирование (ВСП) и пассивный сейсмический мониторинг
Описание применения: DAS преобразует всю ствол скважины в тысячи высокоплотных геофонов, позволяя проводить ВСП с активным источником или пассивное прослушивание микросейсмичности.
Ценность:

• Получение высокоразрешающих изображений недр для помощи в моделировании резервуара.

• Мониторинг микросейсмической активности в процессе разработки резервуара (например, миграция CO₂ в проектах CCUS).

• Выступает в качестве более дешевой альтернативы с большей зоной покрытия по сравнению с обычным каротажем на кабеле.
