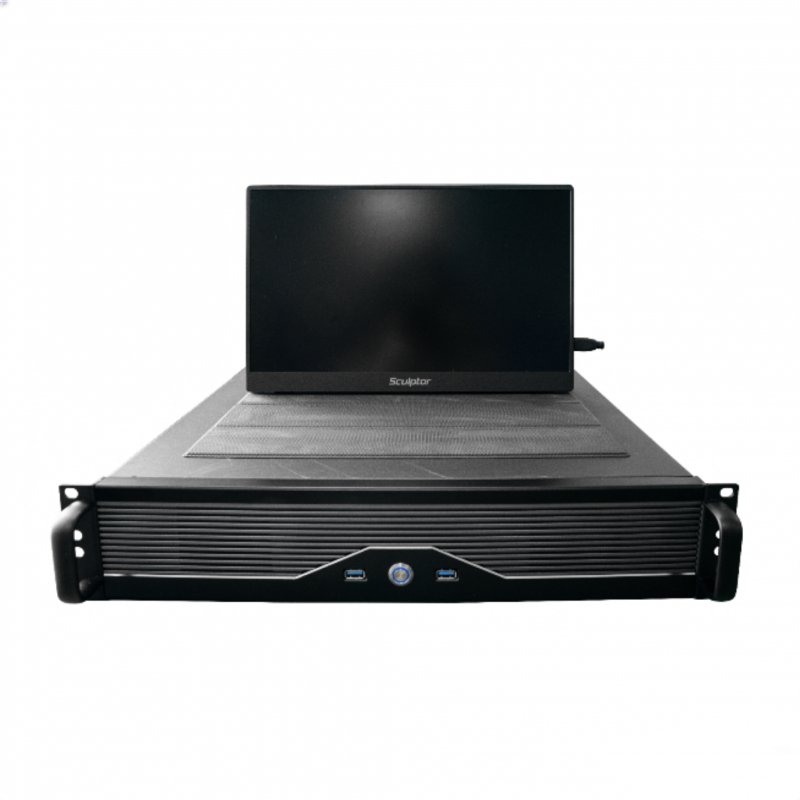

Система распределённого измерения температуры (DTS) Zitn с длительным сроком службы — это высоконадёжное решение для температурного мониторинга, специально разработанное для долгосрочного наблюдения в скважинных условиях или встроенной инфраструктуре. В основе системы лежит использование термостойкого оптического волокна специального назначения и промышленного интеррогатора, работающего на принципах комбинационного (рамановского) обратного рассеяния и рефлектометрии в оптической временной области (OTDR). Система обеспечивает непрерывный мониторинг на протяжении десятков километров чувствительного кабеля, достигая сантиметрового пространственного разрешения и температурной точности ±0,2 °C. Обладая исключительной долгосрочной стабильностью, устойчивостью к электромагнитным помехам и коррозии, система способна к круглосуточной работе без постоянного контроля. Она широко применяется для профилирования закачки и добычи, обнаружения утечек в трубопроводах и мониторинга безопасности подземных хранилищ газа, обеспечивая поддержку данными в реальном времени для управления полным жизненным циклом энергетических активов.

1. Постоянный мониторинг с высокой температурной устойчивостью. Использует специальное термостойкое оптическое волокно и компоненты, способные работать годами в экстремальных скважинных условиях при температурах до 300°C и выше.

2. Полная пассивность и электромагнитная безопасность. Чувствительный элемент (волокно) не содержит электроники в скважине, что исключает риск искрообразования и делает систему невосприимчивой к электромагнитным помехам, идеально для взрывоопасных сред.

3. Распределённые измерения по всей длине ствола. Одно волокно обеспечивает непрерывный температурный профиль на протяжении всей скважины (десятки километров) без «мёртвых зон», в отличие от дискретных точечных датчиков.

4. Долгосрочная стабильность и калибровка. Конструкция системы и алгоритмы обработки данных обеспечивают стабильные и точные (±0.1–0.5°C) измерения на протяжении всего срока службы (10+ лет) без необходимости повторного калибрования.

5. Интеграция с другими волоконно-оптическими технологиями. Одно и то же волокно может быть использовано для одновременного или попеременного проведения DTS, DAS (акустического зондирования) и DSS (деформационного зондирования), предоставляя многопараметрическую картину для комплексного анализа пласта.

1. Динамическая идентификация продуктивных пластов и оценка производительности

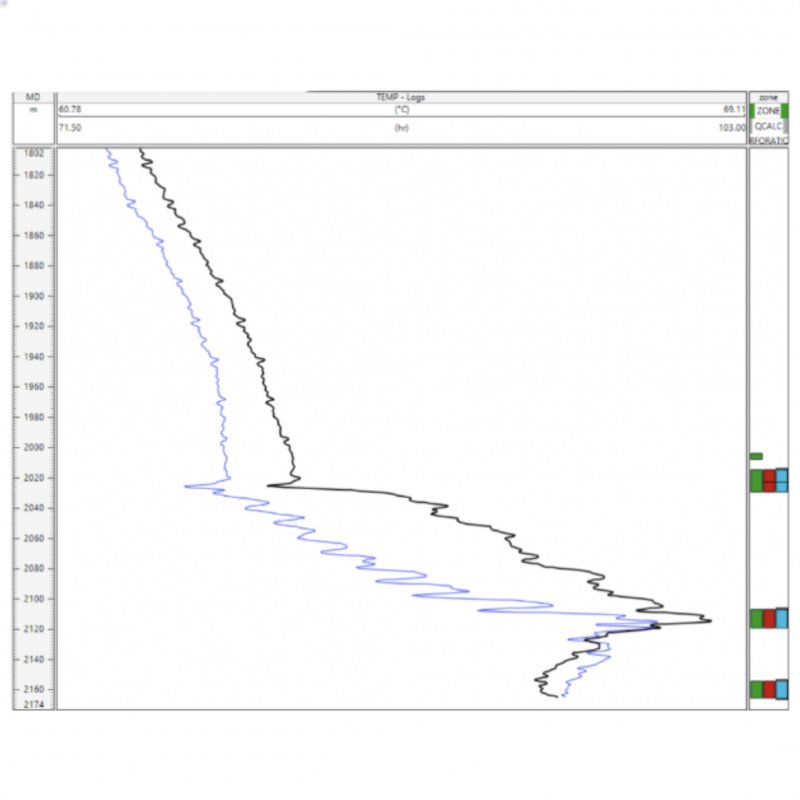

Описание применения: Постоянный мониторинг временной эволюции температурного профиля ствола скважины с использованием постоянно установленных DTS-оптических кабелей на насосно-компрессорных трубах или за пределами обсадной колонны.

Ценность:

• Четко определяет вклад флюидов от каждого продуктивного пласта (интервалы добычи нефти, газа или воды).

• Динамически оценивает изменения производительности отдельной скважины для оптимизации распределения добычи и операций по регулированию зон.

2. Профилирование закачки воды/газа и оценка эффективности вытеснения

Описание применения: Установка постоянной системы DTS в нагнетательных скважинах для регистрации тепловых аномалий, вызываемых закачиваемыми флюидами, в режиме реального времени.

Ценность:

• Точное определение точек входа закачиваемых флюидов в пласт (профиль закачки).

• Обнаружение «прорыва по языкам» или канализации для оптимизации стратегий закачки/добычи и повышения охвата пласта.

3. Мониторинг систем механизированной добычи (газлифт / УЭЦН)

Описание применения: В скважинах, использующих методы механизированной добычи, такие как газлифт или погружные электроцентробежные насосы (УЭЦН), система DTS контролирует тепловую реакцию в процессе подъема флюидов.

Ценность:

• Оценка рабочего состояния газлифтных клапанов или обоснованности глубины спуска насоса.

• Раннее обнаружение перегрева насоса, газовых помех или аномального уровня жидкости для предотвращения повреждения оборудования.

4. Диагностика целостности обсадной колонны и межколонных перетоков

Описание применения: Использование постоянной системы DTS для мониторинга тепловых аномалий за обсадной колонной или в межтрубных пространствах.

Ценность:

• Выявление перетоков между пластами, нарушения цементного кольца или утечек в обсадной колонне (например, миграция высокотемпературных флюидов из глубоких зон в более мелкие).

• Предоставление точных данных о местоположении для ремонта ствола скважины (например, цементирование под давлением).

5. Мониторинг полного жизненного цикла процессов термообезвоживания (парополивной метод / SAGD)

Описание применения: Постоянная система DTS служит основным инструментом мониторинга в скважинах для термообезвоживания тяжелой нефти (например, циклическая паровая стимуляция, SAGD).

Ценность:

• Отслеживание протяженности и формы паровой камеры в реальном времени.

• Оптимизация параметров закачки пара для предотвращения преждевременного теплового прорыва.

• Оценка эффективности термообезвоживания и увеличение экономического жизненного цикла скважины.
