Кейс: Локализация медленной/незначительной утечки
1. Основная проблема: Выявление микроутечек
Наблюдение: За 4 часа при высоком давлении 40 МПа было закачано всего 1,5 м³ жидкости.
Интерпретация: Крайне низкая эффективность закачки при высоком давлении подтверждает наличие микроутечек в стволе скважины. Жидкость теряется через незначительные утечки в колонне труб, а не поступает в целевой пласт.
2. Методология обнаружения и результаты

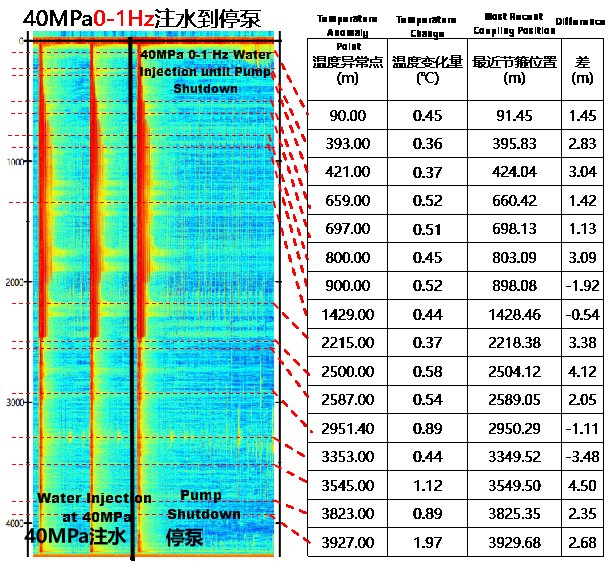

Наблюдение: Анализ данных волоконно-оптического каротажа для обнаружения утечек выявил 16 отдельных точек температурных аномалий с помощью DTS. Анализ водопадной диаграммы DAS показал, что аномалии акустической энергии тесно коррелируют с этими температурными аномалиями.
Интерпретация:
Метод: Были применены комбинированные технологии распределенного измерения температуры (DTS) и распределенного акустического зондирования (DAS).

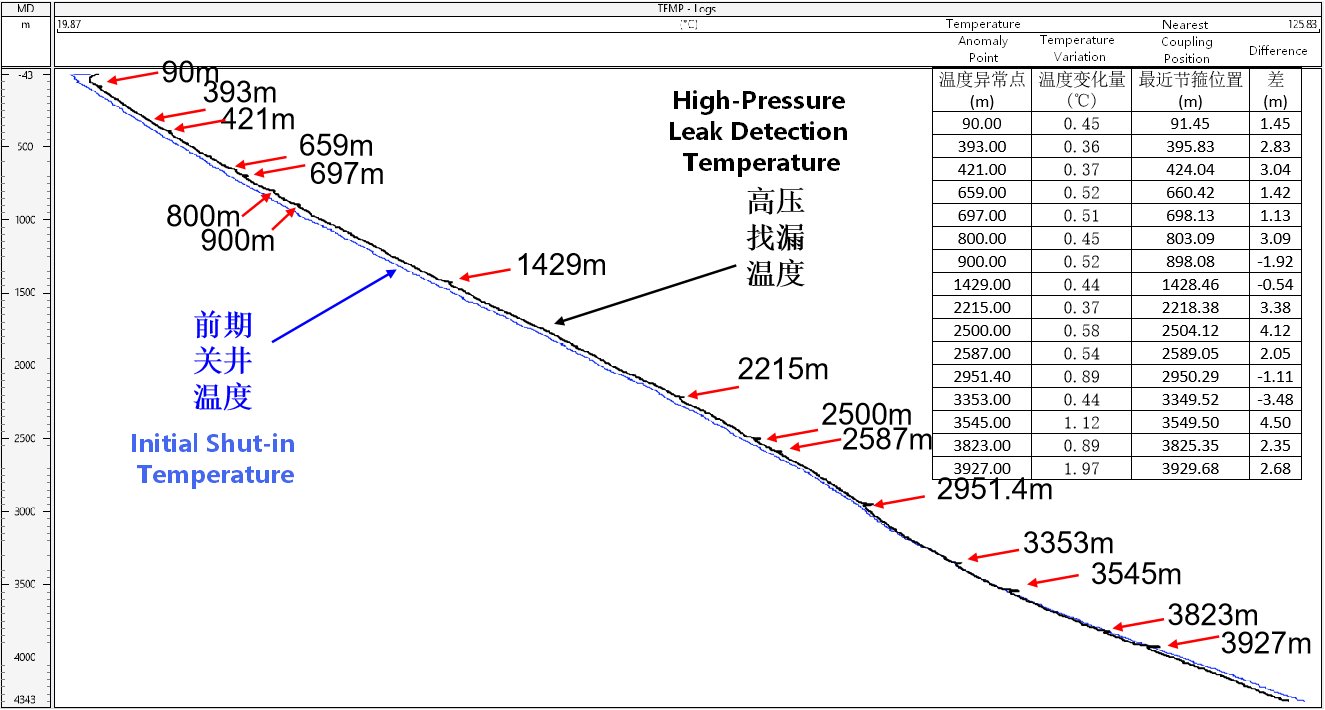

Результат DTS: 16 локализованных повышений температуры вызваны эффектом Джоуля-Томсона и трением при выходе жидкости под высоким давлением, что позволяет точно определить места утечек.
Подтверждение DAS: Водопадная диаграмма DAS показала аномалии на тех же глубинах. Эта перекрестная проверка из отдельной физической области (акустика) убедительно подтверждает точки утечек.
3. Диагностика причины утечек

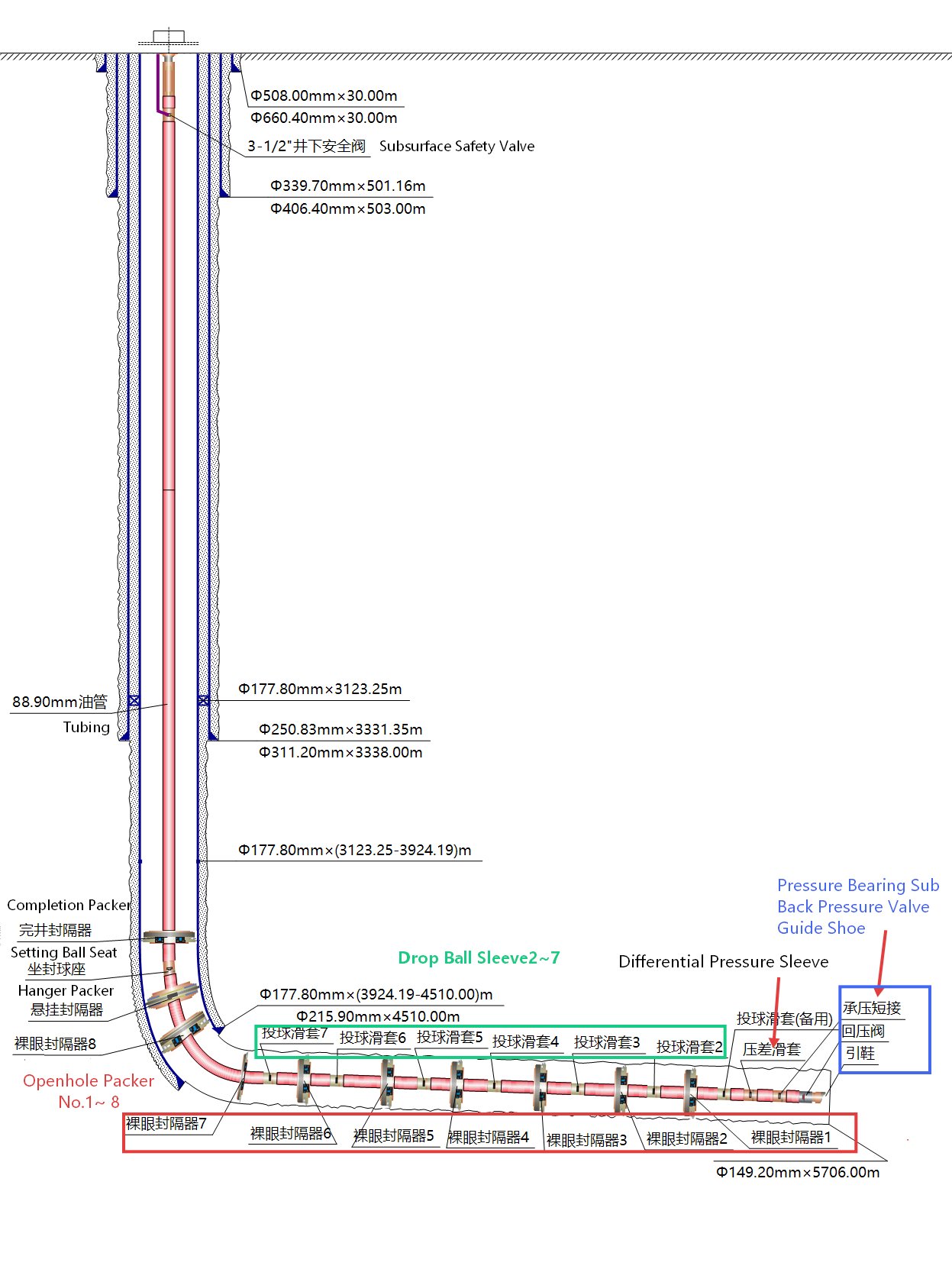

Наблюдение: Сравнение с данными о колонне труб выявило сильную корреляцию между температурными аномалиями DTS и глубинами расположения муфт труб.
Интерпретация: Сопоставление 16 глубин аномалий с известными глубинами муфт труб (соединений) показало почти идеальное совпадение. Это диагностирует коренную причину как нарушение герметичности в резьбовых соединениях («папа-мама»), допускающее микроутечки под давлением.
4. Дополнительный анализ и ключевые примечания
Наблюдение: Точки, выделенные красным в таблице, показали относительно более высокую энергию DAS. Однако в условиях микроутечек интенсивность этой энергии зависит от множества факторов, таких как геометрия трещин, и не показывает прямой положительной корреляции с величиной изменения температуры.
Интерпретация: В отчете отмечается, что более сильный сигнал DAS не обязательно указывает на более крупную утечку или большее изменение температуры в сценариях микроутечек. Пути утечки (например, зазоры в резьбе) крошечные и сложные. На силу сигнала DAS влияют различные динамики потока (турбулентность, ударное воздействие), что объясняет, почему акустическая энергия (DAS) и изменение температуры (DTS) не пропорциональны друг другу. Эта сложность дополнительно подтверждает диагноз о наличии скрытых утечек через резьбу.
| Характер проблемы | Микроутечки в колонне труб под высоким давлением, вызывающие низкую эффективность закачки. |
| Количество утечек | Выявлено 16 подтвержденных точек утечек. |
| Расположение утечек | Преимущественно сосредоточены в муфтах труб (резьбовых соединениях). |
| Коренная причина | Микроутечки вследствие нарушения герметичности резьбы труб. |
| Диагностическая технология | Комплексный анализ с использованием волоконно-оптического каротажа DTS (температура) и DAS (акустика), обеспечивший взаимно проверенные результаты. |
| Техническое понимание | Отсутствие прямой положительной корреляции между энергией DAS и изменением температуры DTS в условиях микроутечек отражает сложность путей фильтрации. |
Рекомендуемые действия: На основании этого отчета оператору следует отремонтировать или заменить конкретные муфты труб, соответствующие выявленным аномалиям, чтобы устранить микроутечки и восстановить эффективность закачки.
