Отбор керна — дорогостоящая процедура, дающая лишь разрозненные данные; как же обеспечить непрерывное получение информации об изменениях электрических свойств вдоль стенок скважины и в прилегающих горных породах? Ключевым решением этой задачи является электрический каротаж. Измерительная система использует электродную установку, состоящую из токовых (A, B) и потенциальных (M, N) электродов, и рассчитывает кажущееся удельное электрическое сопротивление ($R_a$) по формуле $R_a = K \cdot \Delta U/I$. Однако, поскольку на величину кажущегося сопротивления влияют диаметр скважины, удельное сопротивление бурового раствора и свойства вмещающих пород, она не совпадает с истинным удельным сопротивлением пласта; в связи с этим необходимы методы введения поправок и инверсии данных.

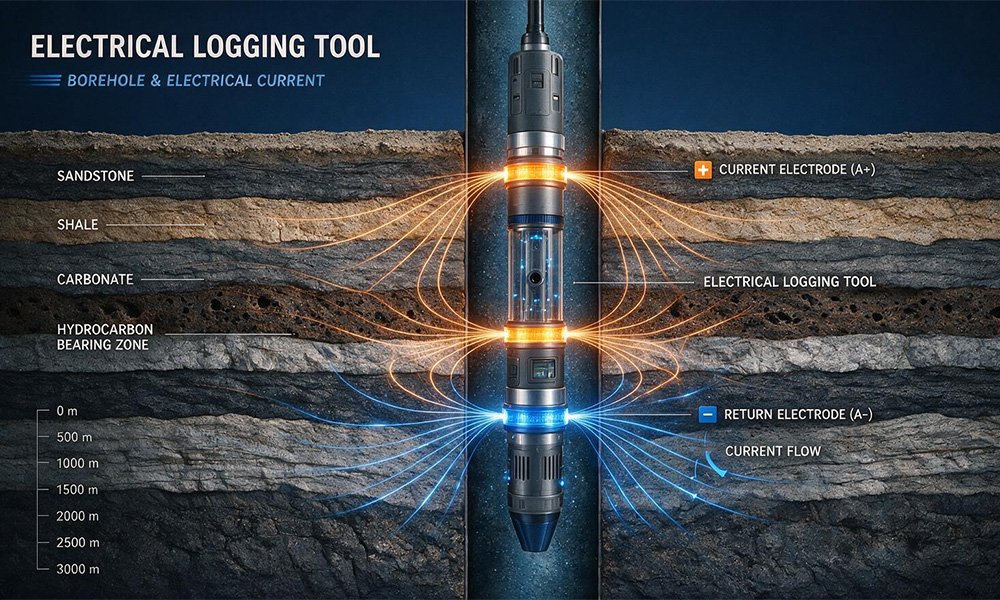

Принципиальная схема электродной установки для электрического каротажа и принцип измерения кажущегося удельного сопротивления

Методы измерений: от традиционных технологий к визуализации

Развивая методы традиционного каротажа кажущегося сопротивления, технология сканирующей визуализации микросопротивления (MRSI) преобразует вариации удельного сопротивления стенок скважины в визуальные изображения с помощью массива близко расположенных точечных («кнопочных») электродов (с шагом 2,5 мм), установленных на прижимной колодке прибора. Исследования 2025 года показали, что использование адаптивного к нагрузке модуля передачи сигнала позволяет втрое расширить диапазон допустимых значений удельного сопротивления бурового раствора и в четыре раза повысить адаптивность системы к нагрузкам. Это значительно улучшает возможности обнаружения трещин и тонких пластов в условиях использования высокоомных буровых растворов и при работе в высокоомных пластах. Также достигнут прогресс в методах многопараметрического определения при сканирующей визуализации микросопротивления в процессе бурения (MRSI-LWD) в среде буровых растворов на нефтяной основе: сочетание численного моделирования и нейронных сетей с обратным распространением ошибки (BP) позволяет одновременно определять такие параметры, как удельное сопротивление пласта, величина зазора (отрыва прибора от стенки) и высокочастотная диэлектрическая проницаемость, с коэффициентом детерминации более 99%.

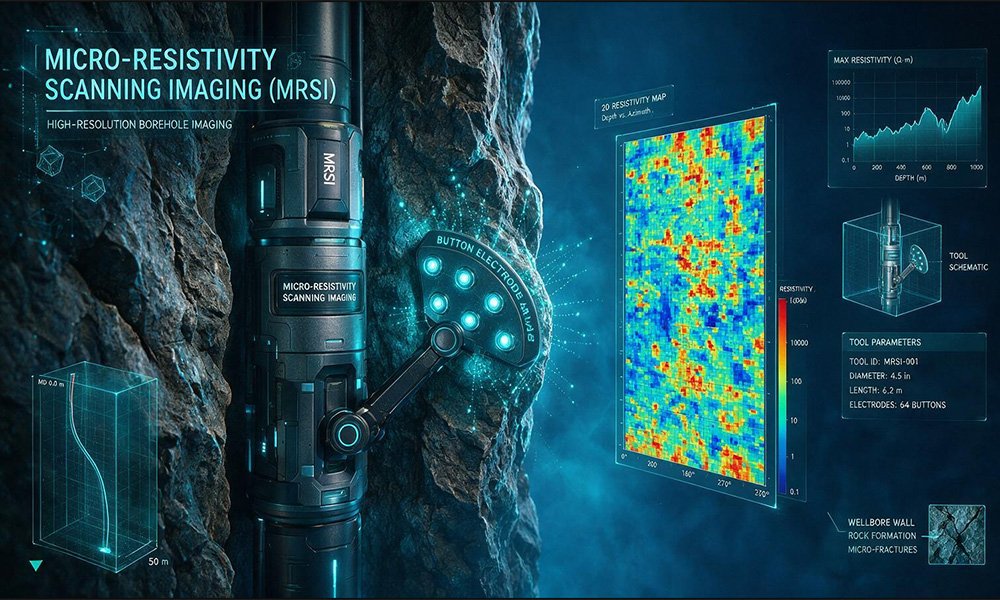

Принципиальная схема визуализации стенок скважины методом сканирующей визуализации микросопротивления (MRSI)

Интеграция множества параметров и совместные наблюдения

Метод индуцированной поляризации (ИП) скважины позволяет определять пространственное распределение рудных тел при разведке месторождений сульфидных металлов путем измерения параметров поляризуемости. Всенаправленное ИП-каротажа использует вариации формы кривых аномалий ИП в зависимости от азимута для определения ориентации, расстояния и глубины залегания рудного тела относительно скважины. Комбинированное численное моделирование постоянного удельного сопротивления от скважины до поверхности и ИП во временной области позволяет различать аномальные тела на основе различий в поляризационных характеристиках, тем самым повышая надежность идентификации флюидов при разработке нефтегазовых месторождений.

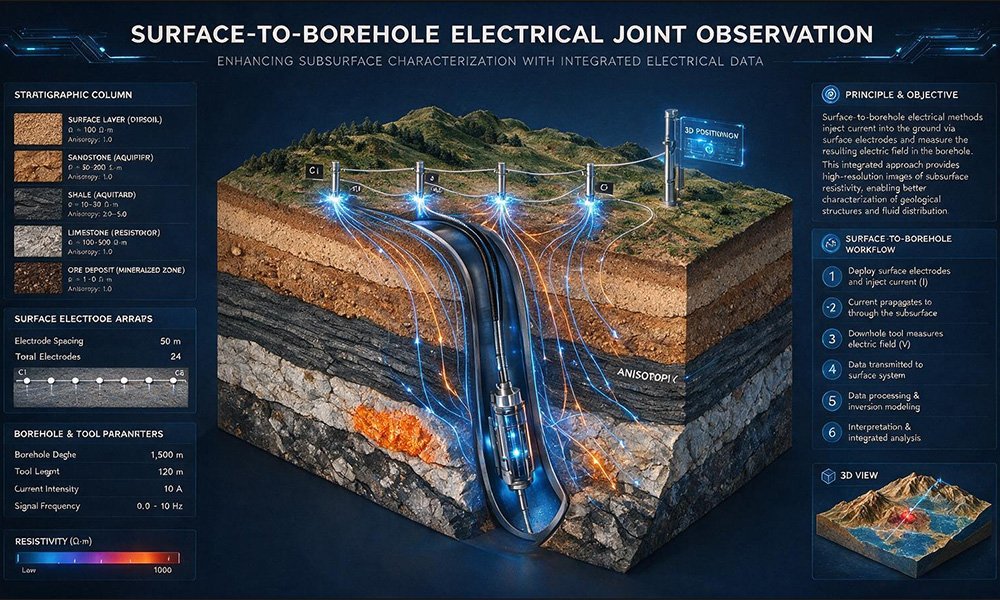

Схематическая диаграмма комбинированного наблюдения постоянного удельного сопротивления от скважины до поверхности и индуцированной поляризации

Интеллектуальная инверсия и расширенные области применения

Искусственный интеллект все активнее внедряется в процессы обработки данных электрического каротажа скважин. Модель «случайный лес» (Random Forest), обученная на 1000 образцов, способна с высокой точностью определять глубину заложения свай, демонстрируя при этом высокую устойчивость к помехам. Метод инверсии на основе обучения с частичным привлечением учителя — использующий ограничения прямого моделирования и обучаемый как на размеченных, так и на неразмеченных данных, — эффективно повышает точность инверсии для методов высокоплотного электрозондирования и улучшает качество интерпретации сложных геологических структур. Кроме того, в программное обеспечение для одномерной инверсии данных электроразведки была внедрена модель двойной оптимизации, сочетающая генетические алгоритмы и нейронные сети, что вывело интеллектуальную обработку геофизических данных на новый уровень.

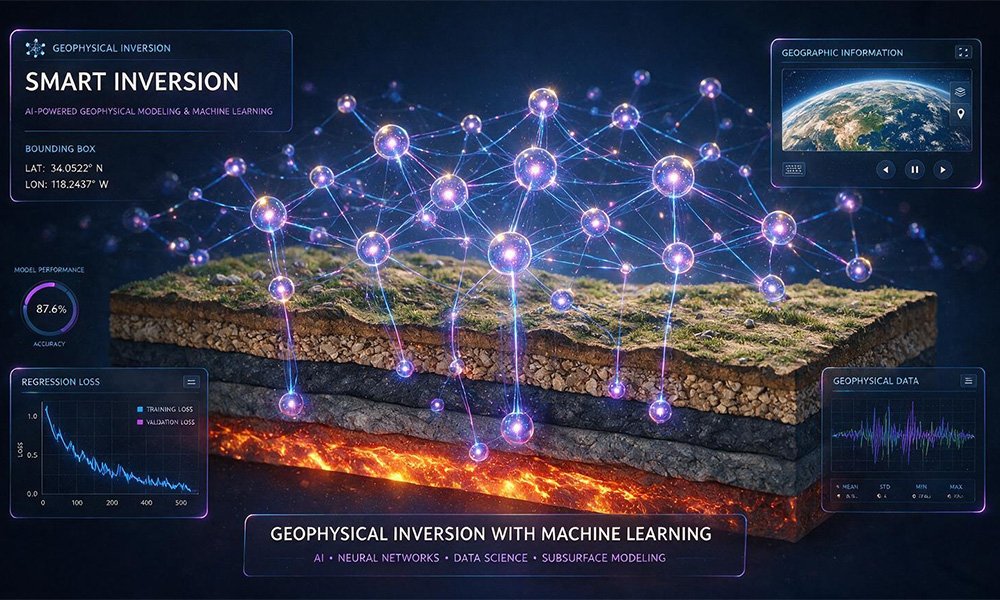

Принципиальная схема интеллектуальной инверсии данных скважинного электрокаротажа на основе методов машинного обучения

Скважинный электрокаротаж прошел путь от простых измерений кажущегося удельного электрического сопротивления до сложной технической системы, развивающейся одновременно в трех направлениях: получение изображений с высоким разрешением, комплексные многопараметрические измерения и интеллектуальная инверсия данных. Области применения этого метода охватывают разведку глубоко залегающих месторождений металлических руд, оценку нефтегазовых коллекторов и инженерно-геологические изыскания на объектах городского строительства. При работе в сложных скважинных условиях и исследовании глубоко залегающих объектов ключевыми задачами на ближайшую перспективу остаются повышение устойчивости инверсии, снижение неоднозначности решений и обеспечение интерпретации данных в режиме реального времени непосредственно в процессе бурения. Выбор конкретного метода требует от специалистов комплексного учета таких факторов, как разрешающая способность, глубина исследования, применимость в различных скважинных условиях и экономическая эффективность.
